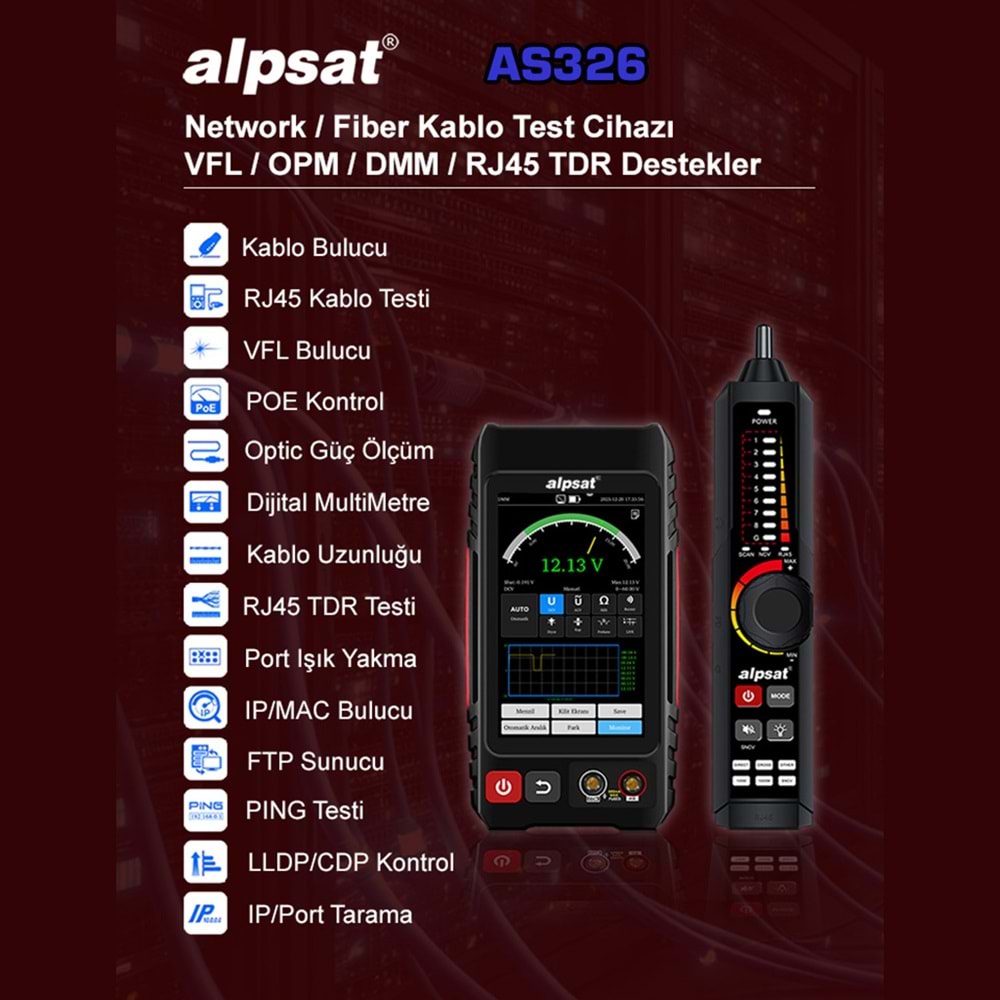

ALPSAT RJ45 Ağ Kablosu ve Fiber Optik Kablo Test Cihazı
ALPSAT AS326 , güvenlik izleme sistemleri, haberleşme kablolaması, ağ (yapısal) kablolama, fiber optik kablo kurulumu ve bakımını yapan teknik personel için geliştirilmiş profesyonel bir test ve ölçüm cihazıdır.

ğ kablolarında süreklilik ve numaralandırma testlerini bulundurma, RJ45 bileşenlerinin kriptolama kontrolü ve kablo izleyici (kablo izleme) fonksiyonuna sahiptir. Ağ kablolarının dayanıklılığı ve zayıflamasını (zayıflama) kullanabilmek için Zaman Alanı Yansıtıcısı (Time Domain Reflectometer – TDR) desteği sunar. Dijital MultiMetre Özelliği ile gerilim / direnç / akım / kapasite belirtileri gösterebilir. Ayrıca PING testi , IP adresi tarama , port flaşması (Port Flash) , standart ve standart dışı PoE ekipman ayrıntıları ve PoE enerji çevrimiçi test fonksiyonlarını içerir.Buna ek olarak Fiber optik kablolama sistemlerinin kurulumu ve bakımı için Optik güç ölçer (OPM) ve görsel arıza tespit cihazı (VFL) özelliklerine sahiptir.

Ana ünite ve kablo izleyici :
4 inç renkli IPS dokunmatik ekran , 800×480 dosyalar.
Hem ana ünite hem de kablo monitörü dahili katlanabilir bataryaya sahiptir.
Ağ kablosu süreklilik testi :
RJ45 bağlayıcı kriptolama kontrolü ve ağ kablosu uzunlukları testi tek bir cihazda entegre edilmiştir.
Kablo izleme ve UTP kablo testi :
Kabloların eş zamanlı ve yüksek doğrulukla tespitini sağlar, yanlış değerlendirmeleri önler.
Endüktif NCV tarama fonksiyonu :
AC 12–1000V, 50/60HzSesli ve ışıklı çift alarmFaz (canlı) ve nötr (nötr) hat ayrımını kaydetme.
RJ45 TDR kablo testi :
Ağ kablolarında kopukluk ve kısa devre noktalarının tespiti, zayıflama (zayıflama), yansıma (yansıtma), gecikme farkı (eğim) vb. Görüntün ölçümlerini yapar.
Kablo uzunlukları testi :
Maksimum ölçüm uzunluğu 3000 metre (9842 ft)
Not: Sadece açık devre (açık) kablo testleri geçerlidir.
PoE dedektörü :
IEEE 802.3af / at / bt (Hi-PoE / PoE++) ve standart dışı PoE protokollerini destekler.
Güç besleme modu ve enerji verilen hat çiftlerinin tespitini yapar.
FTP fonksiyonları :
Test dosyalarının ve kaydedilenlerin FTP üzerinden ağ üzerinden kopyalanması olanaklarını tanır.
1000 Mbps RJ45 ağ portu :
Ping testi, IP çakışması adresi tespiti, PPPoE çevirmeli internet bağlantısı ,
rota izleme (Traceroute) ve LLDP / CDP anahtar bağlantı noktası bulguları gibi ağ testlerini içerir.
Akıllı dijital multimetre :
Otomatik aralıklı (otomatik aralıklı) gerilim / direnç / süreklilik özelliği ,
izolasyon koruması ile birlikte .
Optik güç ölçer (OPM) ve görsel arıza tespit cihazı (VFL) :
Fiber optik hat kopukluklarını, çatlaklarını, oluşumlarını ve diğer arızaları tespit etmek için kırmızı lazer yayar görünür.
850/980/1270/1300/1310/1490/1550/1577/1625/1650nm dalga boylarında güç görür.
TEKNİK DETAYLAR
Model ALPSAT – AS326
Ekran Ve Görüntüleme 4 inç IPS dokunmatik ekran, 800*480 çözünürlük
Kablo İzleme/Kablo Haritalama/Süreklilik Testi İletim Sinyali Dijital sinyal (gürültüyü ve yanlış sinyalleri kesin olarak reddeder)
Kablo Tipleri RJ45 bükümlü çift kablo, RJ11 telefon kablosu, BNC video kablosu ve düşük voltajlı metal kabloları destekler.
UTP Kablo Testi Bir ağ kablosundaki herhangi iki veya daha fazla teli test eder. Ekranda bağlantı sırası, 1000/100M ve kablo numarası görüntülenir. Alıcı, göstergeler aracılığıyla tanımlanır.
Süreklilik Testi Verici: Minimum tanıma uzunluğu 10 cm
Alıcı: Minimum tanıma mesafesi 1 metre
Kısa Devre Tespiti Ağ kablosu kısa devre tespitini destekler.
Uzunluk Ölçümü Ağ kablolarının açık uzunluklarını ölçün , maksimum ölçüm uzunluğu 3000 metreye kadar . Doğruluk: Kablo uzunluğu x %3 ± 1m
RJ45 Kablosu TDR Testi Kablo çiftlerinin durumunu, uzunluğunu, zayıflama yansıtıcılığını, empedansını, eğimini ve diğer parametrelerini test edin . Ölçülebilir maksimum uzunluk 180 metreye kadar .
Port Flashlama Ethernet anahtarlarına ve diğer cihazlara bağlı portları hızlıca bulur.
Poe Dedektörü IEEE802.3BT/AT/AF ve standart dışı protokol algılamayı destekler. Güç kaynağı voltajını, güç kaynağı pinlerini ve pin polaritesini görüntüler.
Ağ Aracı IP keşfi, IP adresi taraması, PING testi, LLDP/CDP tespiti, Port flaşlama, PPPOE çevirmeli bağlantı, FTP sunucusu, vb.
Optik Güç Ölçer Dalga boyu (nm): 850/980/1270/1300/1310/1490/1550/1577/1625/1650nm.
Güç aralığı (dBm): -70 ila +6 dBm

Görsel Arıza Bulucu Fiber optik hatlardaki kırılmaları, çatlakları, bükülmeleri ve diğer arızaları tespit etmek için görünür kırmızı lazer ışını yayar.
TDR Kablo Testi Ağ kablosu, telefon kablosu, Cat 5/6 kablosunun uzunluğu ve kısa devre ölçümü. Ölçüm aralığı 1,2 km.
Güç
Pil Gücü Yayıcı 3,7V 4000mAh lityum iyon şarj edilebilir pil
(Çalışma süresi yaklaşık 6 saat)

Alıcı 3,7V 2000mAh lityum iyon şarj edilebilir pil
(Çalışma süresi yaklaşık 12 saat)

Çalışma Ortamı ve Özellikleri
Çalışma Sıcaklığı -10 °C — +50 °C
Çalışma Nem Oranı %30-%90
Boyutlar Yayıcı 154 mm x 86 mm x 40 mm / 0,3 kg
Alıcı 218 mm x 48 mm x 32 mm / 0,15 kg
Dijital Multi Metre Özellikleri
DC Voltajı Ölçüm Aralığı: 60mV/600mV/6V/60V/600V; Sayım: ±6000; Minimum Çözünürlük: 0,01m
VA Doğruluk: 0,01- 600 Va Doğruluk ± ( 0,6%+4)/600V- 1000 Va Doğruluk ± ( 0,8%+10)

AC Voltajı Ölçüm Aralığı: 60mV/600mV/6V/60V/600V; Sayım: ±6000; Minimum Çözünürlük: 0,01 mV; Doğruluk: 0,01- 600 Vaccuracy±( 1,2%+4)/600V- 750 Vaccuracy±( 1,2%+10)
Rezistans Aralık: 600?/6K?/60K?/600K?/6M?/60M?; Sayım: 0~6000; Minimum çözünürlük: 0,1? ; Doğruluk : 0,1- 6 M? doğruluk ±( 0,8%+10)/6M- 60 M? doğruluk ±( 2,5%+4)
Kapasitans Aralık: 6nF/60nF/600nF/6uF/60uF/600uF/6mF/60mF; Sayım: 0~6000; Minimum çözünürlük: 1pF; Doğruluk: 1nF-6000 uF doğruluk ± ( 3,5%+20)/6000uF-60000 uF doğruluk ± ( 5%+4)
Frekans Testi Frekans Aralığı: 6Hz/60Hz/600Hz/6KHz/60KHz/600KHz/6MHz; Sayım: 0~6000;
Minimum Çözünürlük: 0,001Hz; Doğruluk: 1-6MHz doğruluk ±( 0,1%+3)
Canlı Kablo Algılama (Canli) Desteklendi
Diyot Ölçüm Aralığı: 3V; Sayım: 0~3000; Minimum Çözünürlük: 1mV; Doğruluk: ±1.2%+20
Süreklilik Aralık: 50?; Sayım: 0~500; Minimum çözünürlük: 0,1?; Doğruluk: ±1,2%+20
